Eksperymentalny schron bojowy w Modlinie
Autor Wiadomość
darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8814
Skąd: Kraków
Wysłany: Pią 28 Gru, 2007 12:47

A propos czerpni, znalazłem takie coś... 1936 rok...
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



Owicz
prawie wszystko wiedzący



Pomógł: 20 razy
Dołączył: 04 Gru 2007
Posty: 2570
Skąd: Kraków
Wysłany: Pią 28 Gru, 2007 14:10

Pięknie, tylko że bez frapującej klapki ... :cry:
Owicz
_________________
www.fortyfikacjawalczaca.blogspot.com


darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8814
Skąd: Kraków
Wysłany: Pią 28 Gru, 2007 14:15

To było niestety cywilne zastosowanie do schronów :neutral:
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



Franz Aufmann
[Usunięty]

Wysłany: Pią 28 Gru, 2007 22:23

korbol napisał/a:
znalazłem takie coś... 1936 rok...


Drogi Korbolu, gdzie znalazłeś coś takiego. Rozstawienie otworów a raczej położenie nawierconych otworów jest dla mnie trochę nietypowe. Pancerz czerpni powietrza (przynajmniej w polskich schronach bojowych) posiadał charakterystyczny szczegół - otwór w osiach symetrii. W podanym przez Ciebie przypadku nie zauważyłem go.

Martwi mnie jeszcze rura.

Auf...


dehn
trochę się zna na rzeczy...


Pomógł: 5 razy
Dołączył: 26 Sie 2006
Posty: 203
Skąd: Warszawa-wawer
Wysłany: Pią 28 Gru, 2007 23:06

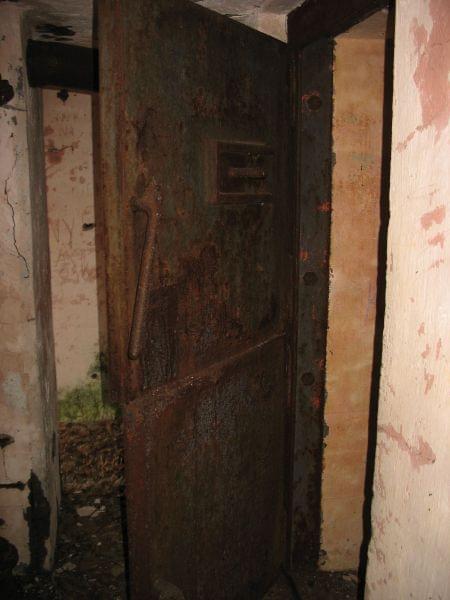

Ale chyba są podobieństwa do czerpni modlińskiej jak rura ona tak samo schodziła moim zdaniem. A w ramach bonusu takie zdjęcie ( gdzie widać poziom rury od czerpni do drzwi).



Franz Aufmann
[Usunięty]

Wysłany: Sob 29 Gru, 2007 01:26

dehn napisał/a:
Ale chyba są podobieństwa do czerpni modlińskiej jak rura ona tak samo schodziła moim zdaniem. A w ramach bonusu takie zdjęcie ( gdzie widać poziom rury od czerpni do drzwi).


Dehn, bardzo proszę o komentarz do postu.

Auf....


Zdjęcia strzelic otrzymałem. Są OK. Serdeczne dzięki. Trochę je rozjaśniłem.


darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8814
Skąd: Kraków
Wysłany: Sob 29 Gru, 2007 20:41

Przedstawiłem rysunek czerpni powietrza dla polskich schronów przeciwlotniczych zgodnie z normami z 1936 roku...

pozdr
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



Owicz
prawie wszystko wiedzący



Pomógł: 20 razy
Dołączył: 04 Gru 2007
Posty: 2570
Skąd: Kraków
Wysłany: Sob 29 Gru, 2007 22:38

Powiedzcie ... czy tylko Owicz ma wrażenie że ... przedstawione "czerpnie" w przelotni, obok strzelnic obrony wejść ... to w rzeczywistości ... wyrzutnie gazów prochowych od ckm w obu izbach bojowych ... ? :shock:
Owicz
_________________
www.fortyfikacjawalczaca.blogspot.com


Franz Aufmann
[Usunięty]

Wysłany: Nie 30 Gru, 2007 00:18

Franz Aufmann napisał/a:
Martwi mnie jeszcze rura.
i płyta przykrywająca wlot.

Wprowadziłem małe zmiany na rysunku. Rurę odsunąłem od ściany. Zaznaczyłem kołnierze na rurach - ewentualne miejsca łączenia rur. Zmiany wprowadziłem na podstawie zauważonych rozwiązań w zwiedzanych schronach. Zazwyczaj rury wystawały ze ściany na kilkanaście centymetrów i kończyły się kołnierzem. Nie jest to tylko cecha charakterystyczna dla polskich schronów.

Zaznaczona na rysunku ściana jest betonowa. Aby ją wykonać, należało wykonać zbrojenie i szalunek. Wszystkie elementy przechodzące przez ściany schronów takie jak: wyrzutnie ładunków sygnalizacyjnych, rury zrzutni granatów (nie wszystkich typów), rury wentylacyjne mocowano do szalunku. Do szalowania otworów i strzelnic zbijano skrzynki o odpowiednich wymiarach. Beton lano warstwami po 20 cm a następnie ubijano aż na powierzchni pojawiało się mleczko cementowe. Ubita warstwa miała wysokość 15 cm. Rurę pokazaną na rysunku, trudno było odpowiednio ustawić w szalunku. Przy ubijani mogła zmienić swoje położenie.

Odrębną sprawą jest płyta przykrywająca wlot powietrza.

Pozdrawiam Auf...


darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8814
Skąd: Kraków
Wysłany: Nie 30 Gru, 2007 00:39

Gwoli ścisłości.. W materiałach które mam rysunek przedstawia "czerpnie". Ale to co jest w Modlinie to się nie wypowiadam...
_________________
Instytut Niemieckich Fortyfikacji Wschodnich
