Eksperymentalny schron bojowy w Modlinie
Autor Wiadomość
dehn
trochę się zna na rzeczy...


Pomógł: 5 razy
Dołączył: 26 Sie 2006
Posty: 203
Skąd: Warszawa-wawer
Wysłany: Nie 30 Gru, 2007 01:02

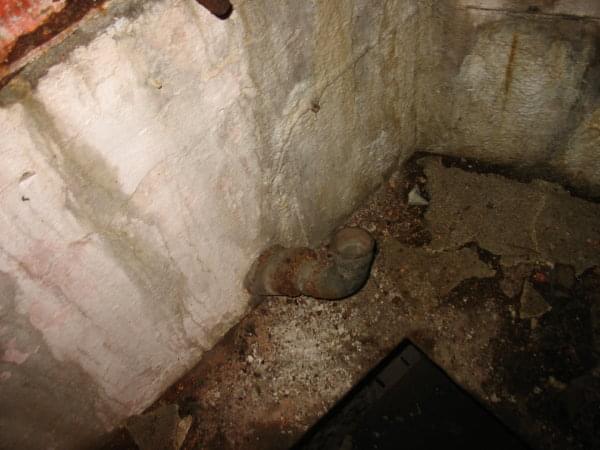

W zdjęciu chciałem pokazać stosunek położenia rury od zewnętrznej czerpni powietrza względem drzwi do schronu.



Franz Aufmann
[Usunięty]

Wysłany: Nie 30 Gru, 2007 01:20

dehn napisał/a:
chciałem pokazać stosunek położenia rury od zewnętrznej czerpni powietrza względem drzwi do schronu.


Na zaprezentowanym zdjęciu czerpni powietrza z przelotni, w prawym rogu widać rurę z wylotem na tylnej ścianie schronu. Proszę zwrócić uwagę na sposób prowadzenia rur przez ścianę schronu.




Franz Aufmann
[Usunięty]

Wysłany: Pon 31 Gru, 2007 00:55

Typowy pancerz czerpni powietrza z 36 roku. Lokalizacja OWŚ, P.O. Łagiewniki, nr. schronu dla mniej wtajemniczonych podam później.

Franz Aufmann


darecki
wujek kurde samo dobro
Trzeba siać...


Pomógł: 34 razy
Dołączył: 22 Lis 2004
Posty: 8805
Skąd: Kraków
Wysłany: Pon 31 Gru, 2007 01:51

Zasadniczo można znaleźć pewne podobieństwa do rysunku który zaprezentowałem. Chodzi w gruncie rzeczy o pewien design projektowania czerpni lub wylotów powietrza. Jest on zasadniczo inaczej rozwiązany niż w przypadku fortyfikacji niemieckich z lat odpowiadających budowie polskich fortyfikacji..
Nie można się też sugerować moim szkicem jak pełnowartościowym rysunkiem z dokumentacji technicznej budowanych schronów cywilnych.
Schron eksperymentalny w Modlinie jest bardzo "wciągający". Mam nadzieję, że temat będzie się dalej rozwijał.

pozdrawiam
_________________
Instytut Niemieckich Fortyfikacji Wschodnich



Franz Aufmann
[Usunięty]

Wysłany: Pon 31 Gru, 2007 02:02

korbol napisał/a:
Nie można się też sugerować moim szkicem jak pełnowartościowym rysunkiem z dokumentacji technicznej budowanych schronów cywilnych.


Jest dla mnie rzeczą zupełnie zrozumiałą, że szkice zawierawią w wiekszości przypadków pewne uproszczenia. Dotyczą one pewnego szczegółu interesującego w danym momencie. Już wyobrażam sobie dyskusję nad moim szkicem położenia strzelnicy w półkopule, przy całkowitym pominięciu charakterystycznych szczegółów konstrukcyjnych danej półkopuły. :mrgreen: III WOJNA ŚWIATOWA.
Auf...


Jacek
[Usunięty]

Wysłany: Pon 31 Gru, 2007 10:41

Franz Aufmann napisał/a:
nr. schronu dla mniej wtajemniczonych podam później.


Schron przy Katowickiej :mrgreen: Jacek


Franz Aufmann
[Usunięty]

Wysłany: Czw 03 Sty, 2008 00:29

Tak.


dehn
trochę się zna na rzeczy...


Pomógł: 5 razy
Dołączył: 26 Sie 2006
Posty: 203
Skąd: Warszawa-wawer
Wysłany: Nie 09 Mar, 2008 18:13

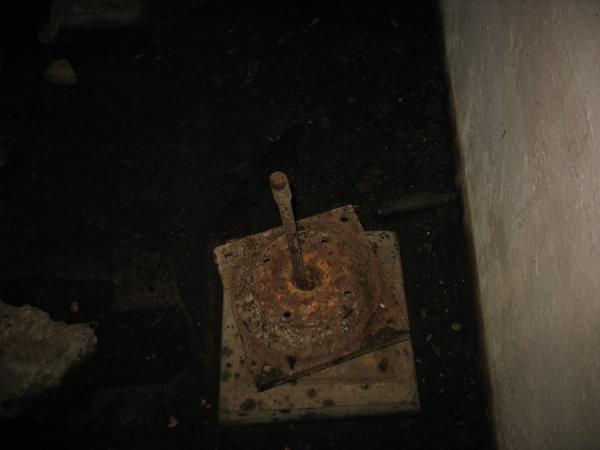

Może ktoś wie co jest na tym zdjęciu?



Franz Aufmann
[Usunięty]

Wysłany: Nie 09 Mar, 2008 18:18

Cześć Dehn, W którym miejscu była zrobiona fotka?
Czy w tle jest woda?
Auf...


dehn
trochę się zna na rzeczy...


Pomógł: 5 razy
Dołączył: 26 Sie 2006
Posty: 203
Skąd: Warszawa-wawer
Wysłany: Nie 09 Mar, 2008 22:31

Wody na tym zdjęciu nie ma ale jak dobrze pamiętam to była górna kondygnacja. i to pomieszczenie na wprost wejścia. Mam jeszcze zdjęć które mnie intrygują ale nie od razu nie będę wrzucał.
Natomiast narazie wrzucam zdjęcie takiej rury znajdującej się w pancerzu trapezoidalnym.
